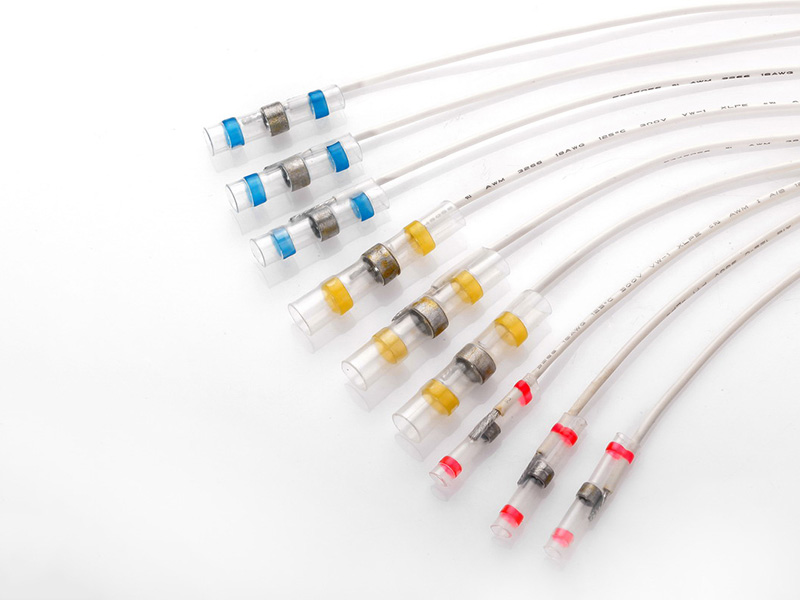

屏蔽焊錫環
屏蔽焊錫環
應用
屏蔽線焊錫環為一件式設計，易于安裝且安裝成本低。透明絕緣套管提供封裝，應力消除和絕緣等功能，其透明性便于檢查連接情況。 預涂助焊劑焊錫環可牢靠焊接產品。 兩端熱熔膠環可提供優異的密封防水功能。 主要應用是電纜屏蔽層的接地線焊接或同軸電纜和電線的連接。
特性 收縮率2：1 抗外力摩擦，化腐蝕學性能佳 透明熱縮管提供精確的檢視功能 | 操作溫度范圍 工作溫度: -55℃~125℃ 開始收縮溫度:80℃ 焊錫開始熔解溫度：115℃ 焊錫完全熔解溫度：150℃ |
性能參數
Operating Temperature | -55℃～+125℃ |
Shrinking temperature | >115℃ |
Dielectric strength | 0.6KV |
Protection type | IP 67 |
產品規格

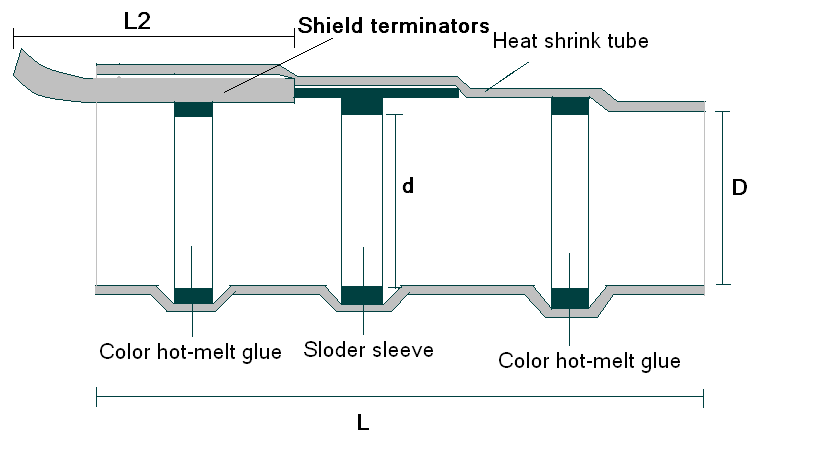

Part No. | Heat shrink tube | Solder sleeve（mm） | Shield terminators（mm） | |||
D | L | d | H | OD | L2 | |
SST-W-21 | 4.7 | 40 | 2.8 | 3.2 | 1.0 | 180 |
SST-W-31-2 | 7.0 | 31 | 7.3 | 4.2 | 1.0 | 180 |
SST-W-31-3 | 10.9 | 34 | 11.5 | 4.2 | 1.0 | 180 |
SST-W-31-4 | 4.6 | 21 | 4.8 | 3.0 | 1.0 | 180 |
SST-W-31-5 | 4.6 | 30 | 4.8 | 4.2 | 1.0 | 180 |
SST-W-31-7 | 7.0 | 20 | 7.3 | 3.0 | 1.0 | 180 |
SST-W-31-8 | 17.2 | 56 | 17.8 | 6.0 | 1.0 | 180 |
SST-W-31-9 | 12.5 | 47 | 14.0 | 4.5 | 1.0 | 180 |
SST-W-31-10 | 8.5 | 36 | 9.0 | 4.5 | 1.0 | 180 |
