防水焊錫環熱縮中接管(125℃)
應用

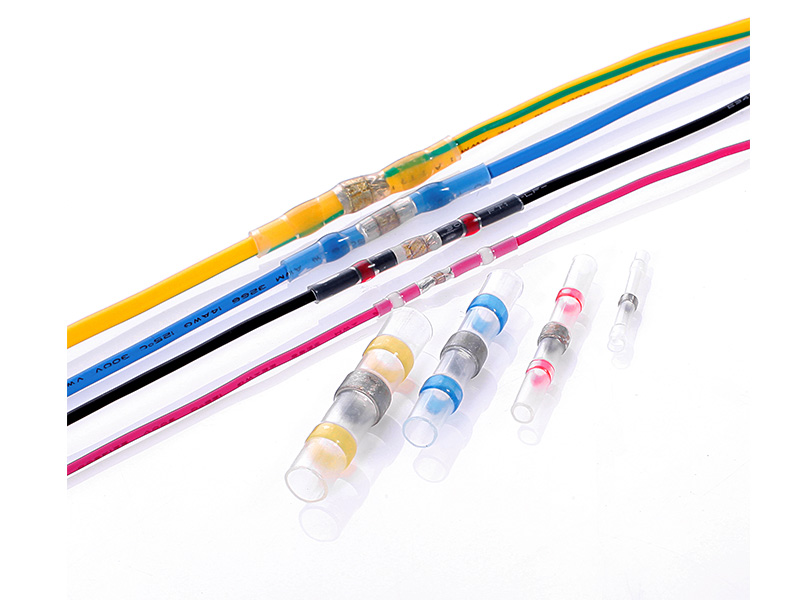

專為導線連接、焊錫熱縮保護、防水一次完成設計的產品。提供良好的絕緣性能并降低安裝成本,在熱縮管的兩端涂上彩色熱熔膠,使用精確的導線尺寸非常方便。
特性 收縮率2:1 含熱熔膠具防水功能 熱熔膠顏色標示適用尺寸 焊錫環設計容易施工 | 操作溫度范圍 工作溫度: -55℃~125℃ 開始收縮溫度:80℃ 焊錫開始熔解溫度:115℃ 焊錫完全熔解溫度:155℃ |
性能參數
Operating Temperature | -55℃~+125℃ |
Shrinking temperature | >115℃ |
Dielectric strength | 0.6 KV |
產品規格
Part No. | Product Dimensions | Wire Dimensions |
Wire Range | Color | ||||
A(min.) | L(min.) | B(min.) | B&C (max.) | C(min.) | A.W.G | mm2 | ||
SST-R11 | 1.7 | 26 | 1.0 | 1.7 | 0.76 | 26-24 | 0.25-0.34 | White |
SST-R21 | 2.7 | 40 | 1.4 | 2.7 | 1.2 | 22-18 | 0.5-1.0 | Red |
SST-R31 | 4.7 | 40 | 2.3 | 4.7 | 2.0 | 16-14 | 1.5-2.5 | Blue |
SST-R41 | 6.0 | 40 | 3.7 | 6.0 | 3.4 | 12-10 | 4.0-6.0 | Yellow |

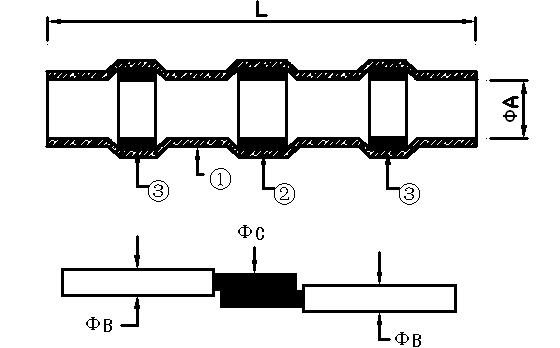

① 熱收縮套管
② 低溫焊錫環
③ 防水熱熔膠
